在現代化的農業與水資源管理中，機井管理信息系統扮演著至關重要的角色。該系統需要實時監控遍布廣闊農田的眾多機井設備狀態（如水位、電機狀態、能耗），并將數據匯集至中心管理平臺。這種網絡拓撲通常具有接入設備多、分布范圍廣、IP地址資源有限且管理復雜的特點。為了高效、安全地實現這一目標，網絡設計者常常采用VLAN技術來隔離不同區域或功能的設備。傳統的VLAN間通信需要三層網關并占用較多IP地址。本文將探討在華為網絡設備上，如何利用Super VLAN（又稱VLAN聚合） 結合ARP代理技術，來優化機井管理信息系統的網絡架構，實現高效的VLAN間通信與IP地址節省。

一、場景與挑戰：機井管理信息系統的網絡需求

假設一個大型灌區擁有數百個機井監控點，每個監控點包含傳感器與RTU（遠程終端單元）。網絡規劃要求：

安全隔離：不同片區或不同類型的機井設備需要邏輯隔離，防止廣播風暴或故障蔓延。
可控互訪：所有機井監控數據需要最終上報至中心服務器（位于另一個VLAN），但機井設備之間默認無需直接通信。
地址節約：為每個監控點分配一個獨立子網會浪費大量IP地址（每個子網需要網絡地址、廣播地址和網關地址），而公有或私有IP地址資源都需精打細算。
簡化管理：希望減少三層網關接口數量，降低配置復雜度。

二、技術核心：Super VLAN 與 ARP 代理原理

1. Super VLAN（超級VLAN）
Super VLAN是一種VLAN聚合技術。它創建一個三層邏輯接口（Super-VLANIF）作為所有關聯子VLAN的共同網關，但該三層接口本身不綁定任何物理端口。

Sub-VLAN（子VLAN）：負責隔離二層廣播域，綁定具體的物理端口連接終端設備（如機井RTU）。子VLAN通常配置為隔離類型，實現端口間二層隔離。

Super-VLAN：作為一個純?nèi)龑痈拍睿瑸樗嘘P(guān)聯的Sub-VLAN提供統一的IP子網和網關IP。所有Sub-VLAN內的主機都位于同一個IP網段，網關都是Super-VLANIF的IP地址。

優勢：將多個Sub-VLAN聚合到同一個IP子網，極大地節省了IP地址空間，因為只需要一個子網，而非多個。

2. ARP 代理（Proxy ARP）
在Super VLAN架構下，由于不同Sub-VLAN間二層完全隔離，即使它們IP地址在同一網段，也無法通過普通ARP廣播直接通信。這時就需要ARP代理。

工作原理：當Sub-VLAN A中的主機A想要與Sub-VLAN B中的主機B通信時，主機A會發送ARP請求廣播詢問主機B的MAC地址。該廣播被限制在Sub-VLAN A內。位于Super-VLAN層的網關（路由器/三層交換機）會響應這個ARP請求，將自己接口的MAC地址回復給主機A。

后續流程：主機A將數據幀發送給網關（目的MAC是網關的），網關再根據IP路由表（此時是直連路由）將數據幀轉發給Sub-VLAN B中的主機B。對于主機B而言，過程類似。

關鍵點：ARP代理使得不同Sub-VLAN內的主機誤以為彼此在同一個廣播域，從而實現了三層轉發、二層隔離的通信。

三、華為設備配置示例（以S系列交換機為例）

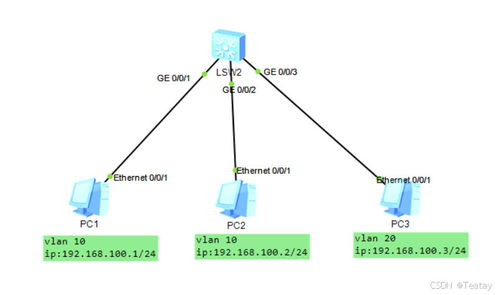

以下模擬一個簡化場景：兩個機井片區（Sub-VLAN 10 和 Sub-VLAN 20）需要通過Super VLAN 100與中心服務器（VLAN 30）通信。

` # 1. 創建子VLAN和Super VLAN，并設置關聯

[Switch] vlan batch 10 20 30 100
[Switch] vlan 100
[Switch-vlan100] aggregate-vlan # 將VLAN 100配置為Super VLAN
[Switch-vlan100] access-vlan 10 20 # 關聯子VLAN 10和20
[Switch-vlan100] quit

2. 配置Super-VLAN的接口VLANIF地址（即共同網關）

[Switch] interface vlanif 100
[Switch-Vlanif100] ip address 192.168.1.1 255.255.255.0 # 所有子VLAN主機網關
[Switch-Vlanif100] quit

3. 在Super-VLAN接口下啟用ARP代理（通常默認開啟，但需確認）

[Switch] interface vlanif 100
[Switch-Vlanif100] arp-proxy inter-sub-vlan-proxy enable # 關鍵！使能子VLAN間ARP代理
[Switch-Vlanif100] quit

4. 配置連接中心服務器的接口（傳統三層路由）

[Switch] interface vlanif 30
[Switch-Vlanif30] ip address 10.1.1.1 255.255.255.0
[Switch-Vlanif30] quit

5. 將物理端口劃分到對應的子VLAN和服務器VLAN

[Switch] interface gigabitethernet 0/0/1 # 連接片區1機井設備
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 10 # 屬于Sub-VLAN 10
[Switch-GigabitEthernet0/0/1] quit

[Switch] interface gigabitethernet 0/0/2 # 連接片區2機井設備
[Switch-GigabitEthernet0/0/2] port link-type access
[Switch-GigabitEthernet0/0/2] port default vlan 20 # 屬于Sub-VLAN 20

[Switch] interface gigabitethernet 0/0/24 # 連接中心服務器
[Switch-GigabitEthernet0/0/24] port link-type access
[Switch-GigabitEthernet0/0/24] port default vlan 30

6. （可選）配置到中心服務器網段的路由，如果交換機作為出口網關

[Switch] ip route-static 0.0.0.0 0.0.0.0 10.1.1.254 # 假設下一跳為防火墻或核心路由器
`

主機配置：
- 片區1機井RTU： IP 192.168.1.10/24，網關 192.168.1.1
- 片區2機井RTU： IP 192.168.1.20/24，網關 192.168.1.1
- 中心服務器： IP 10.1.1.100/24，網關 10.1.1.1

四、在機井管理信息系統中的優勢

極致節省IP地址：整個機井監控網絡（可能包含數十個子VLAN）共享一個C類子網（如192.168.1.0/24），避免了為每個小區域分配獨立子網造成的地址浪費。
強化安全隔離：Sub-VLAN間的二層隔離，防止了某個機井監控點故障（如廣播風暴、ARP病毒）影響到其他片區，提升了網絡健壯性。
簡化網絡管理：只需維護一個Super-VLANIF接口作為網關，大大減少了三層接口配置和路由條目，降低了運維復雜度。
保持通信靈活性：通過ARP代理和三層路由，確保了機井數據能順利上傳至中心服務器，實現了必要的縱向通信需求。

五、注意事項

Sub-VLAN間通信：所有通信都必須經過Super-VLANIF網關進行三層轉發，即使它們IP在同一網段。這會引入輕微的轉發延遲，但對于機井數據上報這種低頻業務影響甚微。
廣播域：每個Sub-VLAN是一個獨立的廣播域，Super-VLAN不是一個實際的廣播域。
華為命令：arp-proxy inter-sub-vlan-proxy enable 是實現該方案的關鍵命令，需在Super-VLANIF接口下啟用。

通過Super VLAN與ARP代理技術的結合，華為網絡設備能夠為機井管理信息系統構建一個既節約資源、又安全可靠、且便于管理的通信網絡基礎，有效支撐了智慧農業與水利信息化的發展。
